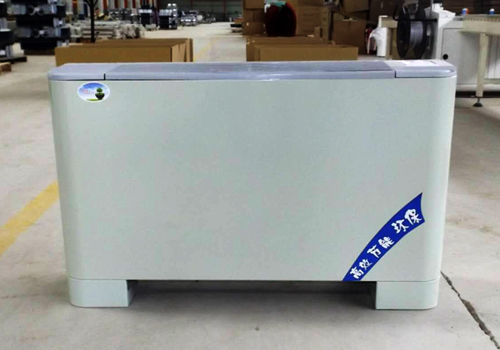

風機盤管介紹

    風機盤管是中央空調的理想終端產品。 它由熱交換器、水管、過濾器、風扇、接水板、排氣閥、支架等組成。其工作原理是連續循環機組所在房間的空氣，使空氣通過冷水(熱水)盤管后冷卻(加熱)以保持室溫。通常空氣風機盤管處理后送入房間，以滿足房間溫度的需要。隨著風機盤管技術的不斷發展，其應用領域也越來越大，現在主要應用于辦公室、醫院、科研機構等場所。

風機盤管工作方式

    1、當盤管與制冷劑(空調的冷水)或熱介質(空調的熱水)連續循環時，風扇作為動力通過盤管換熱器的表面和肋之間的間隙從進氣口吸入室內空氣進行熱交換，使室內空氣冷卻、冷卻或加熱，然后通過供氣口返回室內，風扇使室內空氣連續循環，達到冷卻和加熱的目的。
    2、系統夏季運行時，由于冷卻水溫度(通常為7~9℃)相對較低，盤管換熱器管的表面溫度低于周圍的空氣露點溫度，盤管外壁會產生冷凝水滴，水滴會不斷落入盤管下部的冷凝水盆中，水盆中的水會被帶出機器排出。

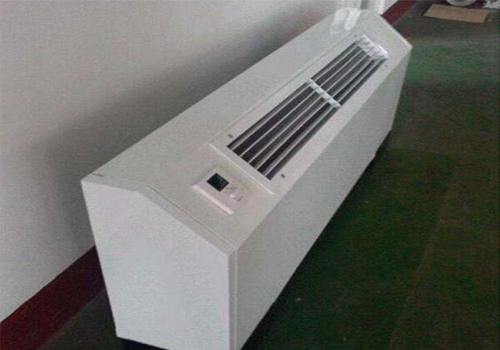

風機盤管結構

    風機盤管主要由風機、換熱盤管和外殼組成。根據風機盤管機外的靜壓，可分為標準型和高靜壓型。根據換熱盤管排數，可以分為兩排和三排。通常，熱交換線圈由帶有串聯鋁翅片的銅管制成。銅管外徑為10~16毫米，翅片厚度約為0。15~0。2mm，間距2。0~3。0毫米，風機一般采用雙進口前彎葉片離心風機，電機采用電容式四極單相電機、三速、外殼和冷凝盤絕緣。
    在風機盤管裝置的幫助下，室內空氣不斷循環，通過盤管進行冷卻或加熱，以保持室內所需的溫度和一定的相對濕度。盤管使用的冷水或熱水由集中冷源和熱源供應。同時，新鮮空氣經新鮮空氣調節室集中處理后，通過專用新鮮空氣管道輸送到各空調室，以滿足空調室的衛生要求。
    與集中空調系統相比，風機盤管空調系統沒有強風道，只有水管和較小的新風管。它具有布置安裝方便、占用建筑空間小、個體調節性好等優點。它廣泛應用于溫濕度精度要求低、房間數量多、房間小、需要單獨控制的舒適空調中。暖通南社
    風機盤管機組的工作原理沒有中央空調復雜。事實上，我們可以把風機盤管看作一個電扇，但是這個電扇吹出的風就是我們需要的溫度。

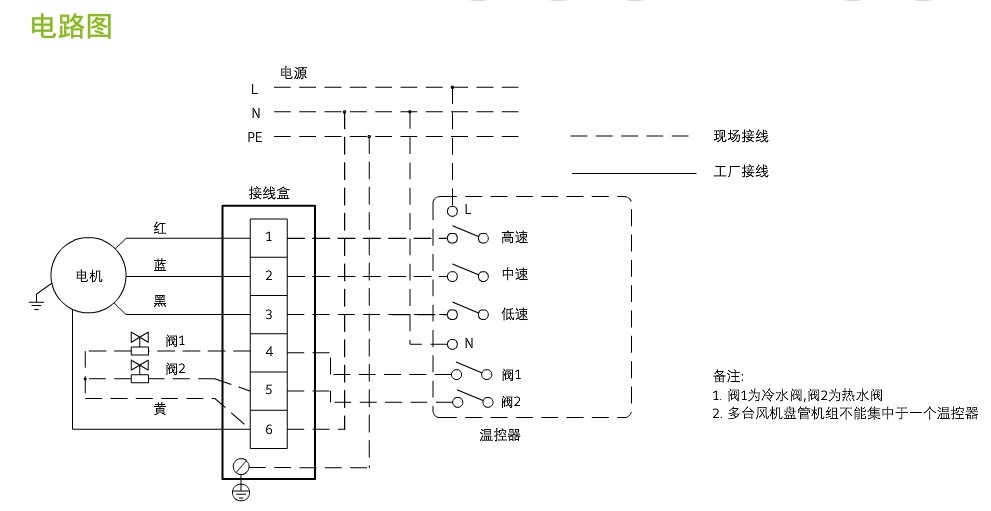

風機盤管的接線方式

    風機盤管控制多采用就地控制的方案，分簡單控制和溫度控制兩種：
    風機盤管簡單控制：使用三速開關直接手動控制風機的三速轉換與啟停。
    風機盤管溫度控制：使用溫控器根據設定溫度與實際檢測溫度的比較、運算，自動控制電動兩/三通閥的開閉，風機的三速轉換，或直接控制風機的三速轉換與啟停，從而通過控制系統水流或風量達到恒溫。

風機盤管應該如何選擇?？

    風機盤管機組有三種速度變化，水路系統可以根據用戶的室溫設定條件采用冷熱水溫度調節閥的自動控制進行調節，使得每個房間可以獨立調節室溫，滿足不同空調用戶的需求。房間不用時，可以定期手動關閉或自動關閉，開發商可以一次避免過度投資，方便滾動開發，可以根據入住客戶的情況開不同的房間。。從而降低整個系統的運行成本
    風機盤管機組體積小，布置靈活，安裝方便，占用建筑空間少，便于配合內置施工。但是，根據業主的不同需求，結合設計圖紙，在實際工程中應用時，應充分考慮以下幾點：
    1。冷卻能力檢查
    一般來說，產品是根據計算的冷卻負荷來選擇的，但是應該注意的是，不同的新鮮空氣供應模式將導致風機盤管單元的不同冷卻負荷。當新鮮空氣通過外墻直接輸送到房間時，不經過濕熱處理，風機盤管機組的冷卻能力=室內冷卻負荷+新鮮空氣冷卻負荷；當獨立新風系統建立時，風機盤管機組的冷卻能力=室內冷卻負荷。目前市場上的產品一般都是標稱冷卻能力，而實際運行中的冷卻能力應該是冷卻能力×單位時間平均運行時間，即。e。改變運行時間或風量將影響機組的輸入冷卻能力。因此，并不是說標稱冷卻能力越高越好。如果僅根據高冷卻能力選擇機組，冷卻能力將過大，導致啟動率過低、通風率降低、室內溫度梯度增加、系統容量和設備投資增加、空調能耗增加和空調效果降低。因此，冷卻能力只是設備選擇的必要條件之一，其他因素也應考慮在內。
    2、風量檢查
    主要根據房間質量要求檢查通風率。送風溫差越小，空氣變化越大，空氣質量越好，越舒適。為什么有些空調房間會有異味和悶熱，即風量檢查處理不當？。由于風機盤管的標稱風量是在無供水和進出口壓差為零的情況下測量的，因此存在一些不切實際的因素。因此，在這種理想狀態下，風量的實際測定應扣除風量值。通過經驗計算，該補充風量應占標稱風量的20-30%。
    3、送、回風方式
    空氣輸送和返回模式形成所謂的氣流組織。是否合理直接影響空調房間溫度場和速度場的均勻性和穩定性，即空調效果的好壞。合理的配氣要求一定的供氣速度，以避免空氣短路，保證一定的射流長度。風速取決于外部靜壓、供氣量、供氣出口等因素。如果機器外部的靜壓太低，空氣量將減少，范圍將減小，房間將變得冷熱不均。圖中設計的氣流組織和實際運行狀態之間有很大差異。因此，風機盤管機組型號應根據實際建筑模式、房間結構形式、穿透深度、高度等進行選擇。目前，市場上的風機盤管機組沒有統一的不同廠家的外部靜壓值校準，這是很不一樣的。此外，一些施工現場采用水平隱蔽式裝置，帶有外部短風管、過濾器和大阻力值的進、回風格柵。因此，在實際排序中，外部靜壓力值被確定為30Pa。有些房間甚至選擇外部靜壓值為50Pa左右的機組，這比傳統的20Pa左右的電阻值大，從而保證了實際運行中良好的均勻場，達到了預期的空調效果。
    4、其它因素
    a．噪音指標控制在40dB以下，對噪音偏大的風機盤管，加裝消聲處理裝置，阻力值不大于10Pa。
    b．安裝、施工中質量注意保溫質量，冷凝水的排放，坡向，管件接頭，系統清潔。暖通南社
    c．水系統的設置方式水平系統還是垂直系統，部分工地選用垂直系統，能較好的保證冷凝水的排放，保證了房間的層高要求。

風機盤管的安裝標準是什么

    1。過濾器應安裝在裝置的供水入口處。沖洗冷凍水系統主管道不允許污水通過盤管，以防堵塞。
    2。排氣閥應設置在風機盤管水系統的水平部分和盤管的最高點(手動排氣閥設置在目前生產的盤管的最高點)。污水排放裝置應設置在最低點。冷凝水排放管應具有一定的坡度，并應確保滴水盤中沒有積水。
    3。進出水管應配備可曲撓橡膠軟接頭，支吊架應采取防振措施，防止機組運行時的振動和噪聲影響其正常運行；
    4。水系統的豎向分區應根據風機盤管機組和管道的承壓能力來確定，使各回路的水量均勻分布。如果壓差很大，應在回路中安裝平衡閥。
    5、風機盤管冷水的給水和回水溫度一般為7~12℃，熱水的給水和回水溫度一般為50~60℃，在可能的情況下，可以改善給水和回水之間的溫差，循環水水質應經過碧泉水處理；
    6。風機盤管與上下水管之間的連接應為金屬軟管連接。不得在管道連接處形成氣囊。否則，由于水流不暢，空調效果將會降低。

風機盤管裝置安裝的材料要求

    1。所有采用的風機盤管機組應有符合設計要求的合格證書和質量標識文件。
    2。空氣盤的結構類型、安裝形式、進氣管和回液管應符合設計和安裝要求。
    3。設備安裝中使用的所有主要和輔助材料的規格和型號應符合設計規定。

風機盤管裝置安裝過程和位置

    1。風機盤管機組的具體安裝過程：施工準備-電機檢查和試驗旋轉-表面冷卻器檢查-抽氣和試壓-吊架安裝-風機盤管機組安裝-連接管道；
    2。安裝風機盤管時，風口表面應水平、平整、垂直，并必須與墻面或裝飾板緊密貼合，使其成為秀雅。
    3。出風口應設置在室內人員活動的主要場所。空氣入口和出口應無障礙物。兩者應有一定的距離，不能形成短路現象。

風機盤管的常見問題和原因

    1、供氣裝置設置不當，濾網積塵過多，線圈肋積塵過多，電壓低，風扇反轉；表達式：風扇旋轉，但風量很小或沒有空氣流出。
    2、風機軸承潤滑不良或損壞，風機葉片積塵過多或損壞，風機葉輪與機殼摩擦，出風口與外部風管或送風出風口不是撓性連接，盤管與滴水盤及供、回風管和排水管不是撓性連接，風機盤管高速運行，固定風機接頭松動，送風出風口百葉窗松動；表現：振動和噪音大
    3、在管道系統的水壓強度試驗和密封性試驗中，只觀察壓力值和水位變化，泄漏檢查不夠。表現：管道系統運行后發生泄漏，影響正常使用。
    4、溫度齒輪設置不當，盤管內有空氣，供水溫度異常，供水不足，盤管翅片氧化；表現：吹出的空氣不冷(熱)
    5、冷凝水管不做閉水試驗就做隱蔽；表現形式：可能導致漏水和用戶損失。
    6、風機盤管機組選型系統建成前，沖洗并不嚴重，流量和速度不能滿足沖洗管道的要求，甚至用水壓強度試驗代替沖洗排水。表現：水質不能滿足管道系統的運行要求，經常導致管道斷面縮小或堵塞。
    7、冬季施工負溫水壓試驗；表現形式：水壓試驗時，管子迅速凍結，造成管子凍結。
    8、寒冷地區試水后，管道冬季未及時排出積水；表現：管道及部件凍結損壞，造成維修停水，影響正常生產和生活用水。
    9、隱蔽工程項目未經檢驗或不合格，開始進行下道工序施工；表現：項目遺留的隱患往往會造成返工損失。
    10、同一類型的房間用同一管道不做樣板房；表現形式：室內水管相同，但做法不同，節流閥尺寸不同，導致返工。
    11、管道連接用法蘭和墊片不夠牢固，連接螺栓直徑短或細，熱力管道用橡膠墊，冷水管道用石棉，采用雙層墊片或斜面墊片，法蘭墊片伸入管道內；表現：法蘭連接不緊，甚至損壞，導致泄漏。如果法蘭墊圈伸入管道，流動阻力將增加。
